现代大型楼宇的必然选择，多联式中央空调的革新
专业应对现代化楼宇的VRV X系列，运用多项技术，充分满足现代化楼宇对于中央空调系统的需求，系统运转效率进一步提升，空调的舒适性、节能性、设计安装的便利性、系统运转的可靠性等多项性能均达到业内先进水平，VRV X系列是多项尖端科技与人性化设计的结合，必将成为现代化大楼的睿智之选。

1、大容量小巧型外机设备

    全新的大金VRV X最大单套空调系统容量可达66HP，即184KW；以2HP为单位递减，最小8HP，即22.4KW。全新的室外机更小巧，最大单模块为22HP，占地面积仅0.95平米。

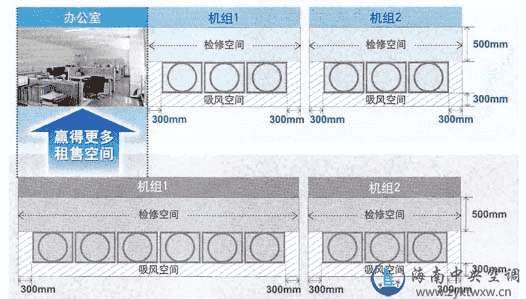

以某建筑单层面积为2500平米为例，对应空调容量为132HP，仅由2套空调机组来实现，空调机组占地面积为13.6平面。比以前最多可节省31%，大幅缩小了占地面积，提高了经济效益。

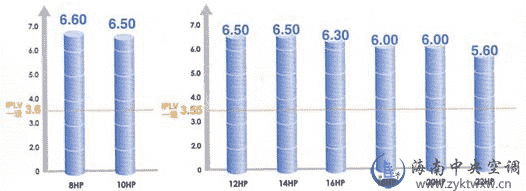

    2、空调系统IPLV(C)大幅提高，最高可达6.60，平均可达6.25

根据GB21454-2008标准《多联式空调（热泵）机组能效限定值及能源效率等级》，对于模块型多联式空调（热泵）机组，以基本模块进行IPLV(C)测试，大金VRV-X制冷综合性能系数如下：



   3、超长配管技术，设计更灵活

    VRV X安装设计更灵活，从容对应各种高难场所。最长配管长度达1000米；室外机在下方时，落差最大可达110米，室内机在上方时达90米，室内机间落差达30米。最大实际单管长度可达165米；而最大等效长度可达190米；室内机间落差可达30米；第一分歧管至末端室内机的管长可达40米，在满足一定条件后可达90米。

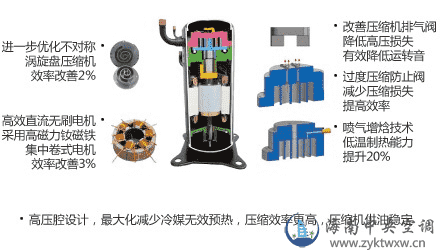

  4、采用高低压腔涡旋式压缩机

    压缩机是空调的心脏，大金空调针对VRVX系列中央空调的特点，为之度身定制，特别研发生产了V动力高低压腔涡旋式压缩机，其融合了各项先进技术以及多种特殊材料，必将为您带来全新的舒适空调体验。

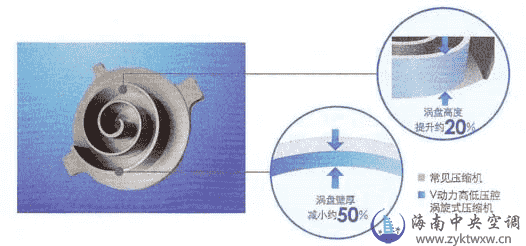

其采用超级金属涡盘，采用F1赛车V型发动机材质的加工工艺，研发并生产出超级金属涡盘，其耐压能力大幅度提升至原来的2.4倍。在涡盘高度仅提升约20%的前提下，有效减少涡盘壁厚，从而使腔体容积提升至原来的1.5倍，大幅提升冷媒压缩量，进而实现小机身大容量的压缩机构造。

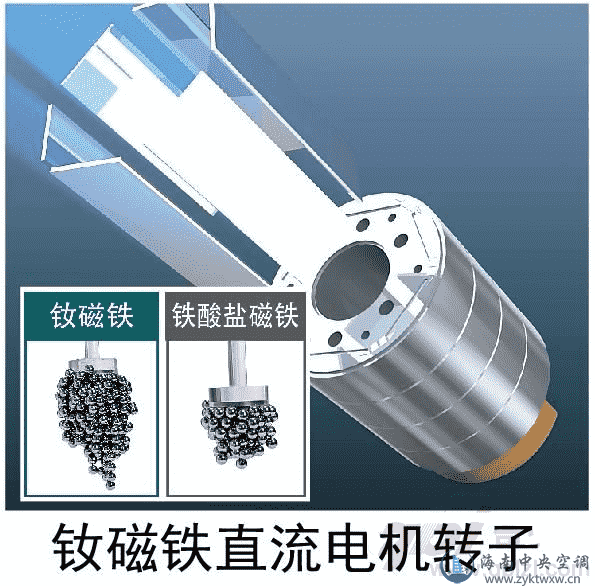

压缩机转子采用全新6极式钕磁铁转设计，较之常见4极式钕磁铁电机，转子旋转更顺畅，减小压缩机的震动，降低室外机运转音。

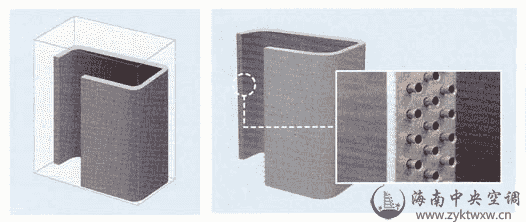

   5、一体化四面热交换器

    热交换器的好坏，决定着整套中央空调系统热交换效率的高低，进而也决定了其能效指标的高低。VRV X单台模块热交换器有效换热面积超越200平米，是上一代央空调系统的2.7倍。一体化换热器焊点大量减少，室外机运行更稳定。其充分利用转弯处及高度空间，尽可能扩大热交换器面积，提高换热效率；


三层换热器翅片结构，进一步大幅提升热交换器与空气的接触面积，提高系统换热效率。

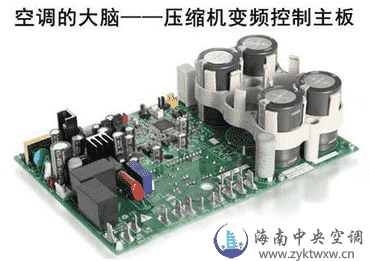

    6、全新智能控制主板

•     智能控制主板是实现变冷媒流量中央空调系统技术的关键。2013年，最新一代HIG智能控制主板通过控制程序的再度升级，控制回路的再次突破，不但进一步实现了主板小巧化，同时也实现了功能多元化(含多联控制功能、漏电检知功能、故障代码显示功能等)。



• VRVX直接采用七段发光数码管显示系统运行信息，实现运行状态的直接可视化，调试及售后服务更迅捷。HIG智能控制主板标配USB数据传输接口，无需其他辅助设备，直接通过USB接口在装有专用软件的电脑和控制主板之间建立数据传输通道，快速读取系统运转情况。



• ​ 主板采用芯片采用独有的Cool MAX芯片液冷恒温技术，利用低温冷媒冷却主板，带走主板散发大量热量，不仅实现了空调室外机小巧化，更有力保障系统的稳定运行。

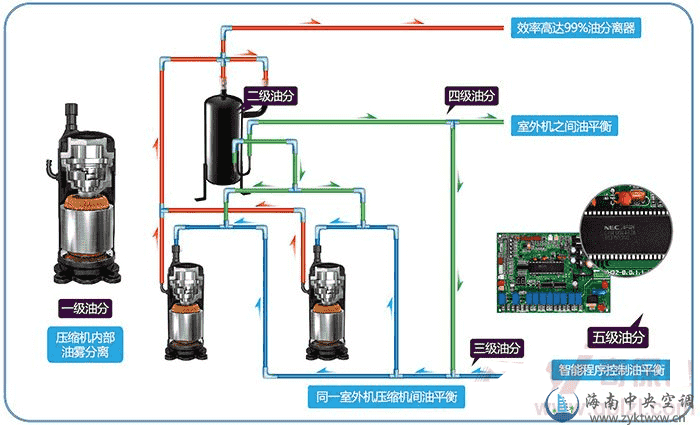

  7、多重回油控制技术，确报机组可靠运行

     智能回油运转技术，回油运转更准确，大金VRVX系列中，通过对压缩机多项运行参数，温度传感器参数、系统运行时间等系统信息实时采集，智能判断系统运行回油运转，避免不必要的回油。较之常见的回油运转方式，可进一步保障系统稳定高效运行



  8、无极变频技术

VRVX系列中央空调采用直流变频技术，通过采用强大的变频控制主板，实现了0~420Hz的宽广无极变频控制；成就系统高效节能。

9、全新室内机阵容

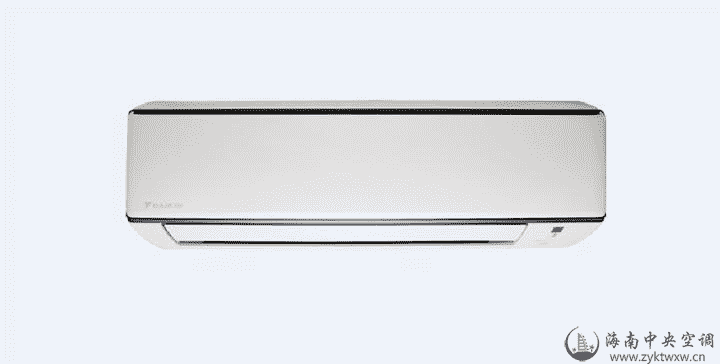

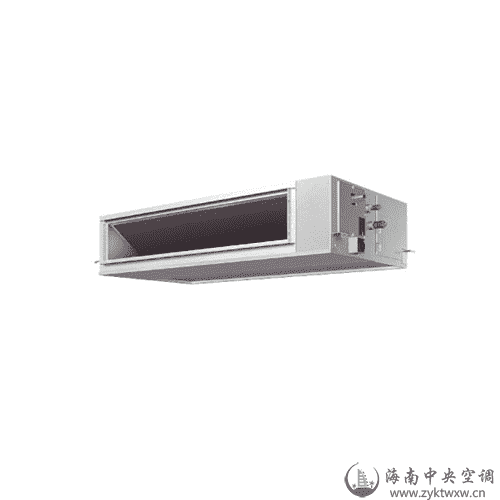

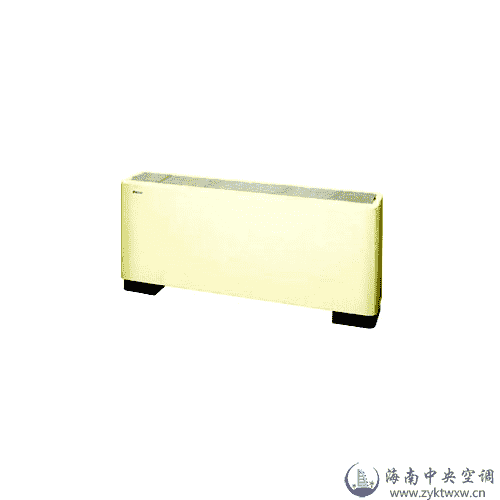

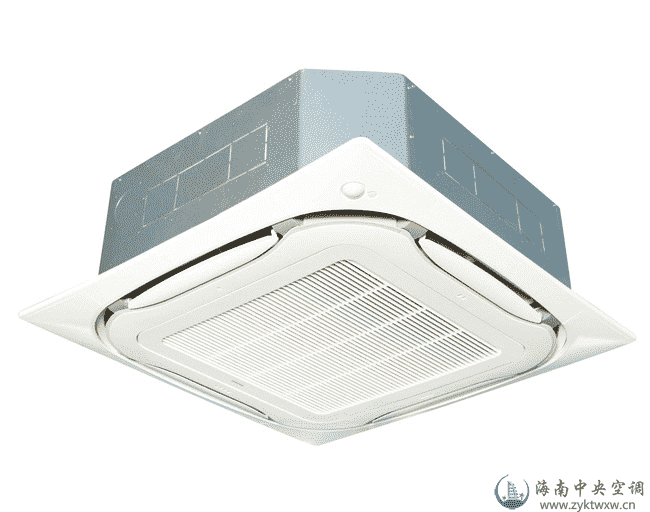

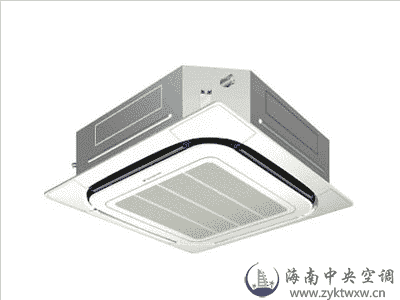

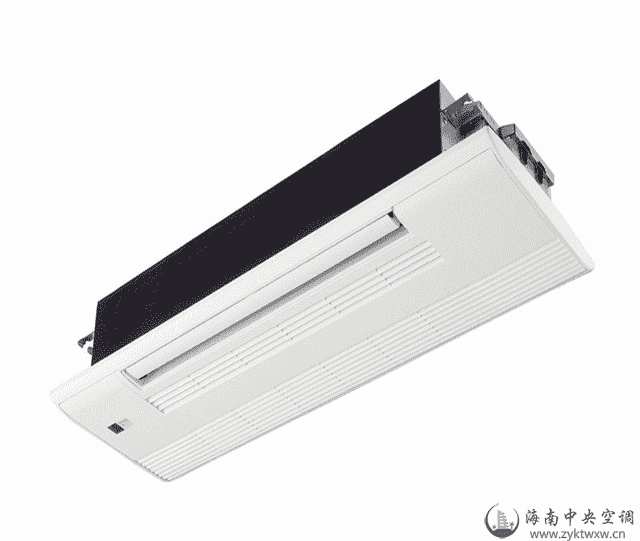

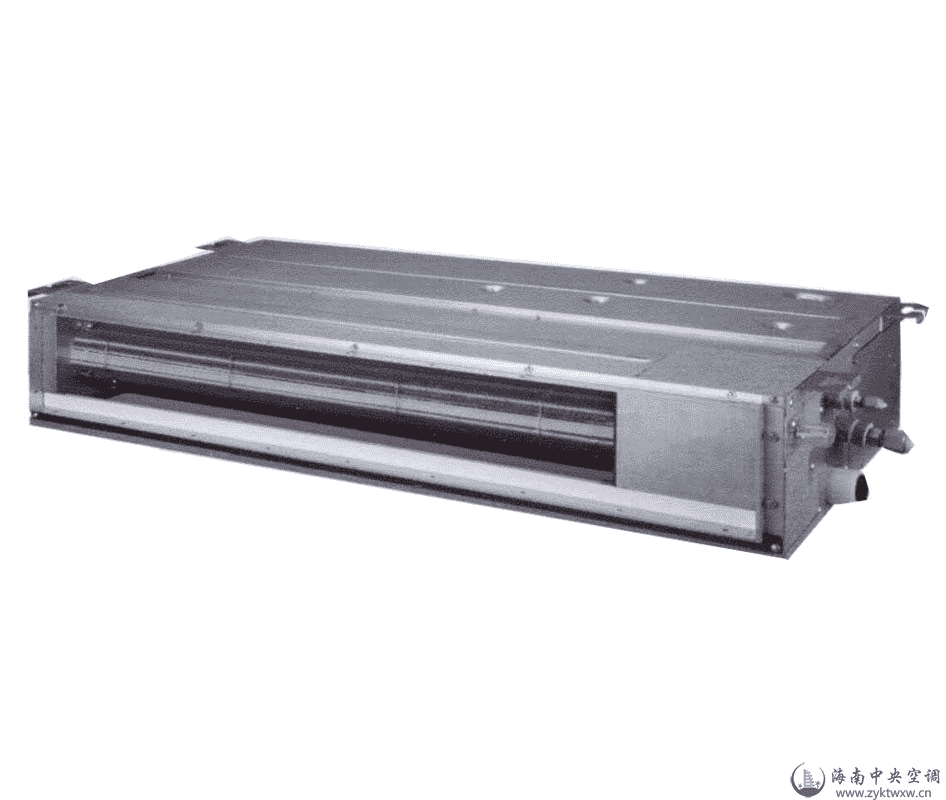

    在上一代中央空调室内机的基础上新增了智能感知环绕气流嵌入式、智能感知3D气流风管式及3D气流风管式室内机，合计室内机达14大类，119种冷量。新室内机搭载双重感知传感器，能感知人体位置及地面温度，智能送风，避免人体直吹及温度不均现象。

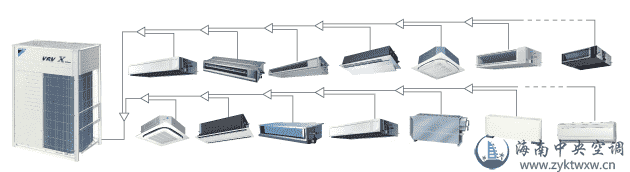

大容量室外机、十四种形式室内机

其舒适、节能、稳定、便捷等特性受到全世界用户广泛赞誉

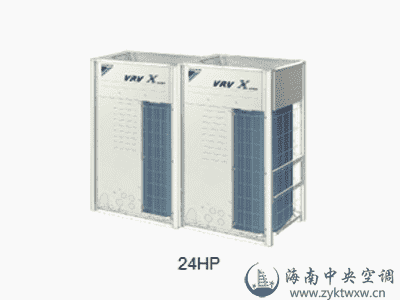

型号		RUXYQ24AB
匹数	HP	24
电源		三相380V50Hz
制冷容量	kw	67
制热容量	kw	75
额定耗电(制冷)	kw	17.4
额定耗电(制热)	kw	17.6
尺寸 ( H×W×D )	mm	(1657×930×765)*2
风量	m3/min	185*2
运转音	db(A)	63/66
重量	kg	430
液管	mm	15.9
气管	mm	28.6
